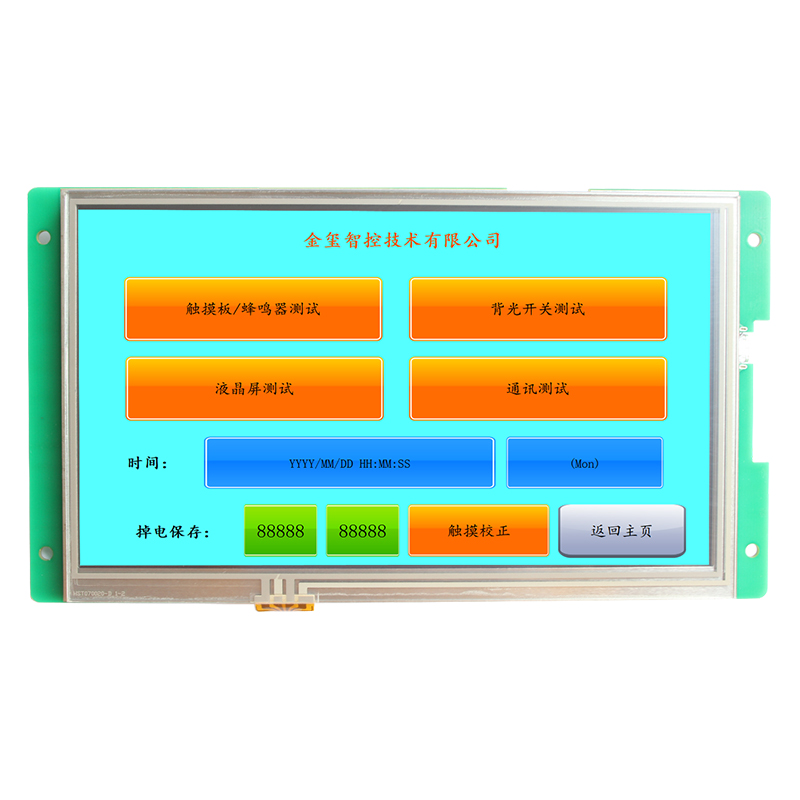

7寸串口屏
2021-09-14 11:55:46
產品型號： 7寸串口屏
產品型號: AMZ070P24W1RTS/AMZ070P24W1RES/AMZ070P24W1RDS
通訊方式：COM1:RS232RS485，TTL可選 COM2：RS232RS485可選
- 產品概述
一、采購信息
產品型號 | 規格說明 |
AMZ070P24W1RTS | AMZ系列,7寸裸屏,24V,TTL通訊,128Mbyte SPI Nand,電阻觸摸 |
AMZ070P24W1RES | AMZ系列,7寸裸屏,24V,RS232通訊,128Mbyte SPI Nand,電阻觸摸 |
AMZ070P24W1RDS | AMZ系列,7寸裸屏,24V,RS485通訊,128Mbyte SPI Nand,電阻觸摸 |
PS:可定制：無觸摸、雙串口、電容屏
二、產品規格
供電電源： DC24V,(可工作范圍10.8V-30V)，防反接;
背光調節：支持;
觸摸：支持4線電阻式觸摸屏;支持電容式觸摸屏;
液晶屏分辨率：800X480;
USB1：Micro USB;
USB2：TYPE-A型;
液晶屏： 普通視角，450cd/m2;
COM1通訊：TTL;RS232;RS485通訊(可選);
COM2通訊：RS232;RS485通訊(可選);
存儲：128Mbyte SPI NAND FLASH;
RTC時鐘：支持;
掉電數據保存：支持;
下載：SD卡下載;USB下載;U盤下載。

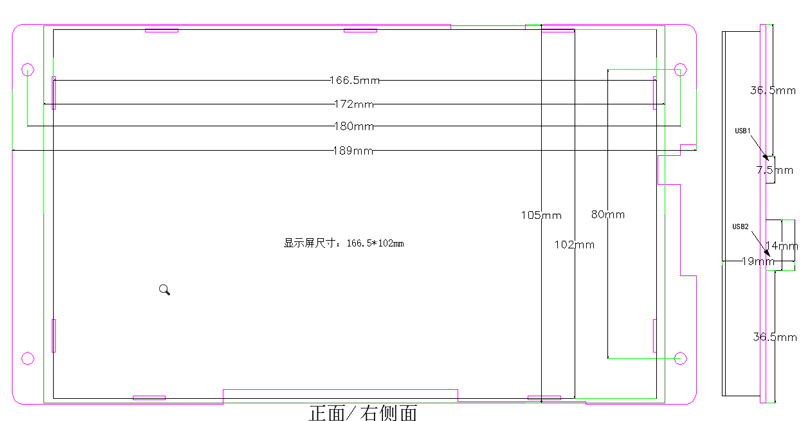

三、產品尺寸
顯示尺寸 | 產品型號 | 整機尺寸 | 顯示屏尺寸 | 開孔尺寸 | 最大厚度 |
7英寸 | AMZ070P24 | 189*105mm | 166.5*102mm | 180*80mm | 22mm |
四、產品參數
產品規格 | ||
硬件性能 | 型號 | AMZ070P24 |
顯示屏 | 7" TFT LCD | |
分辨率（Px） | 800X480 | |
色彩 | 26萬 | |
亮度 | 450 cd/m2 | |
背光 | LED | |
LED壽命 | 2萬小時 | |
觸摸屏 | 4線式工業電子觸摸屏（表面硬度4H），支持電容式觸摸屏 | |
CPU | 32-bit 600MHz主頻 ARM9內置32MB DDR內存 | |
存儲器 | 128Mbyte SPI NAND FLASH | |
RTC | 實時時鐘內置 | |
以太網 | 無 | |
掉電數據保存 | 支持 | |
USB端口 | 1個USB2.0 Device端口，1個USB2.0 HOST端口 | |
程序下載方式 | USB，U盤，SD卡下載 | |
U盤 | 支持 | |
通訊端口 | COM1:RS232,RS485,TTL可選 COM2：RS232,RS485可選 | |
電氣規格 | 額定功率 | 3.5W |
額定電壓 | DC 24V | |
電源保護 | 具備+/-2KV雷擊浪涌保護能力 | |
允許失電 | <5ms | |
CE&ROHS | 符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-4KV；靜電空氣放電+/-8KV. | |
環境規格 | 工作溫度 | -20℃~50℃ |
存儲溫度 | -40℃~70℃ | |
環境濕度 | 10~90%RH(無冷凝) | |
抗震性 | 10-25Hz（X、Y、Z方向，2g/30分鐘） | |
冷卻方式 | 自然風冷 | |
其他參數 | 有效顯示區 | 153mmX85mm |
開孔尺寸 | 180mmX80mm | |
外形尺寸 | 189mmX105mm | |
整機凈重 | 280g | |

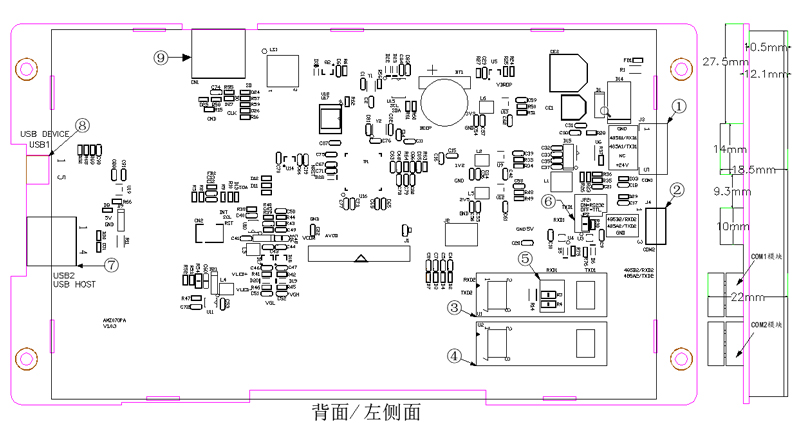

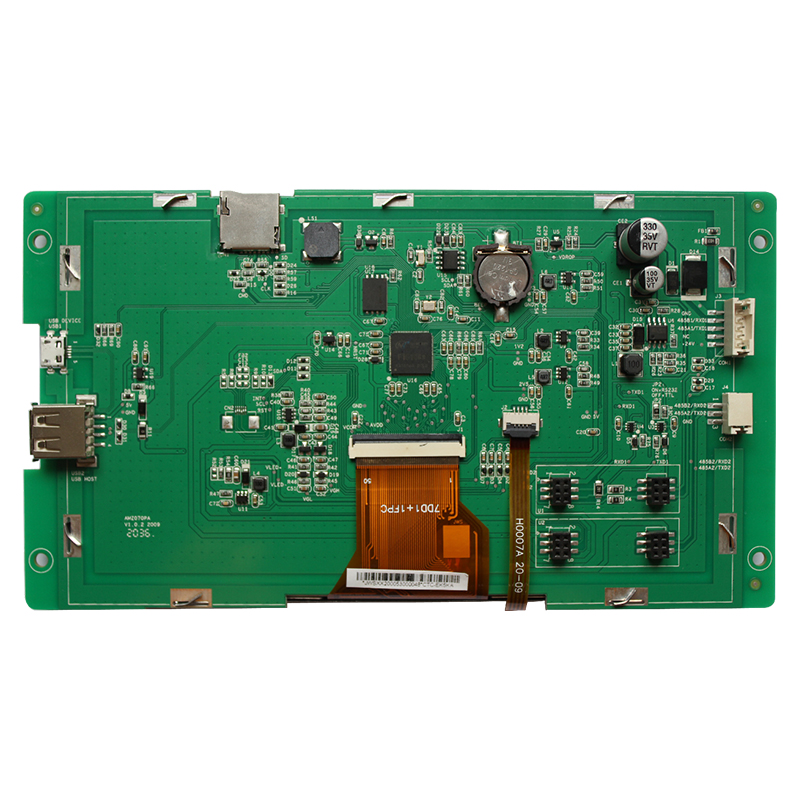

五、接插件Pin腳定義
接口定義 | |
器件位置 | 說明 |
① | DC24V電源及COM1通訊輸入接口 |
② | COM2通訊輸入接口 |
③ | USB2 A型，USB_HOST,僅支持U盤下載組態或升級底層程序 |
④ | USB1 Micro型，USB_DEVICE,僅支持電腦USB下載組態或升級底層程序 |
⑤ | SD卡座，支持SD卡下載組態或升級底層程序 |
COM1輸出接口——① | |||
Pin腳 | 定義 | 說明 | |
1 | GND | 電源地 | |
2 | RXD | RS232_RX,RS485B,TTL_TXD | 三種通訊方式可選 |
3 | TXD | RS232_TX,RS485A,TTL_TXD | |
4 | 空 | 空 | |
5 | +24V | 電源正極 | |
COM2輸出接口——② | |||
Pin腳 | 定義 | 說明 | |
1 | RXD | RS232_RX,RS485B | 二種通訊方式可選 |
2 | TXD | RS232_TX,RS485A | |
3 | GND | 電源地 | |
COM2通訊方式-④狀態選擇 | |
COM2通訊方式\器件位置 | ④---com2模塊 |
RS232 | 插RS232模塊 |
RS485 | 插RS485模塊 |
